Name: Niebieskie aspiracje pływający Lidar z ekosystemem Monritong czujnik
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1500000 USD
Availability: InStock
Rating: 4.9 (162 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Transmisja danych: 3G/4G/WIFI/satelita

Zasilanie: Panel słoneczny, turbina wiatrowa, bateria, ogniwo paliwowe

Nazwa produktu: Pływający Lidar z czujnikiem monritong ekosystemu

Wielkość: 5*5*9m

Rodzaj: Boja

Waga: 14 TON

Podkreślić:

Niebieskie aspiracje pływające Lidar

Płynący czujnik lidarowy

czujnik ekosystemu monritong

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: Blue Aspirations

Orzecznictwo: OWA Stage 2

Numer modelu: BA-FLS-NX5

Zapłata

Szczegóły pakowania: 3 pojemniki

Czas dostawy: 2-3 miesiące

Zasady płatności: T/T

Możliwość Supply: 3 jednostki co 2 miesiące Bez wstępnej walidacji.

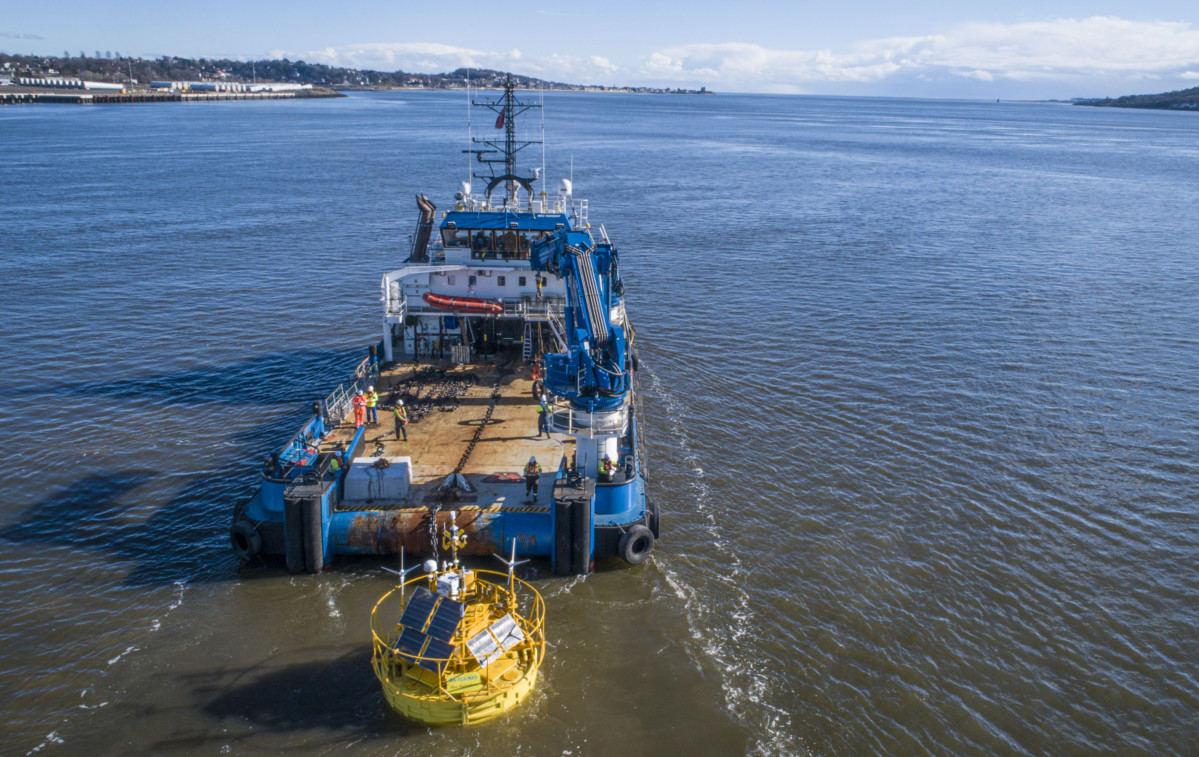

Galeria

Niebieskie aspiracje pływający Lidar z ekosystemem Monritong czujnik

opis produktu

Pływający Lidar z czujnikiem monritong ekosystemu

1Pływająca platforma.

Platforma pływająca składa się z 4 bloków piankowych umieszczonych wewnątrz obudowy PE. kształtowanie rotacyjne, a ich modułowa struktura pozwala na łatwe rozbieranie pływającego systemu Lidar do ładowania W tym celu oszczędza się czas i koszty transportu krajowego i międzynarodowego.

2Szczegóły techniczne

*Moduły*	*Szczegóły*
Bjoja	-Prężnica: 5 m - Wysokość: 9m - Waga: 14,5 t -Płynność netto: 10,5 t - Struktura: wiele szaf - Materiały: PE, stal węglowa, stal nierdzewna
System mocowania	-Głębokość wody: > 5 m - kotwica: blok cementowy i/lub kotwica mocowania - Przymocowanie: przymocowanie w jednym punkcie - regulowane zgodnie z wymaganiami specyficznymi dla danego terenu, w tym głębokości wody - Dostępny jest również system wielokrotnego mocowania
System sterowania	- Przemysłowy PLC - albo wbudowany kontroler BA
LiDAR	- LiDAR:DUal LiDAR(default) (Windcube wersja offshore; ZX 300M, Movelaser B300M)
Zasilanie	- Pojemność baterii: łącznie 60kwh w wielu grupach; -Turbiny wiatrowe: 2 × 350 W; -Panele słoneczne: 1600W, wiele grup; - ogniwa paliwowe: 2x110W z 224L paliwa ((opcjonalnie)
System nawigacji	- AIS × 1 - Reflektor radarowy × 2 Światło nawigacyjne zgodne z IALA 1 × 1 Wspieranie podwójnego światła nawigacyjnego, ale konieczność spełnienia wymogów władz lokalnych
System pozycjonowania	- kierunki: 0-360° - Dokładność kierunku: 0,09° (2m linii wyjściowej) Dokładność pozycjonowania: 0,5 m (horyzontalny, w trybie SBAS)
Czujniki ruchu	- czujnik GNSS-INS × 2 lub czujnik GNSS-INS × 1 i czujnik MRU × 1
Systemy komunikacji	- Moduły SAT: Iridium SBD×1, inne moduły danych SAT szerokopasmowych (nieobowiązkowe); - Sieci komórkowe: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; lokalne połączenie Ethernet
Zbieranie danych	- Podwójne PC przemysłowe - Interfejsy: seryjny × 6, Ethernet × 2
Czujniki hydrologiczne (nieobowiązkowo)	- Czujnik prądu Dopplera. - Czujnik fal i czujnik głębokości wody - czujnik soli i temperatury wody

3Monitorowanie ekosystemów

Wraz ze wzrostem częstotliwości działalności człowieka w oceanie ochrona zwierząt morskich staje się coraz ważniejsza.Nasz pływający system LiDAR może być wyposażony w odpowiedni rejestrator do monitorowania ptaków morskich/ nietoperzy i ssaków.

- A.Ptaks Monitoring z rejestratorem akustycznym

Jest wiele sposobów monitorowania ptaków w dzikiej przyrodzie, SONG METER SM4 nagrywacz akustyczny jest sprawdzonym standardem przemysłowym sprzętu do nagrywania dźwięku z dzikiej przyrody,specjalnie zaprojektowane do dostarczania wysokiej jakości nagrań dźwiękowych ptaków i innych zwierząt głosowych w naturze.

Ten ptaszy nagrywacz akustyczny zapewnia wysokiej jakości nagrania z maksymalną wykrywalnością i wiernością.SM4 wyposażony jest w dwa mikrofony wbudowane drugiej generacji, które tworzą wysokiej jakości nagrania ptaków i zwierząt głoszącychMałe mikrofony mają wyższy stosunek sygnału do hałasu, dzięki czemu możesz uchwycić więcej dźwięków dzikiej przyrody, które są dla ciebie ważne.A urządzenie jest dość lekkie i małe do montażu na pływającym systemie LiDAR.

Specyfikacje

Technologia nagrywania	Dwukanałowe, 16-bitowe pliki PCM.wav lub skompresowane pliki.w4v
Przepustowość nagrywania	20 Hz - 48 kHz
Wyniki próby	Rejestrator obsługuje następujące prędkości pobierania próbek w próbach na sekundę na jeden lub dwa kanały: 8000, 12000, 16000, 22050, 24000, 32000, 44100, 48000, 96000
Wbudowane mikrofony	l Charakterystyka kierunkowa: wszech kierunkowa l Czułość: -35 dB +/- 4 dB przy 1 kHz (0 dB=1 V/Pa) l stosunek sygnału do hałasu: 80 dB typowo przy 1 kHz (1 Pa, sieć ważona) l Maksymalny poziom dźwięku wejściowego: 122 dB SPL Typ.
Zawieszenie Ochrona środowiska	Całkowicie odporny na działanie pogody
Temperatura pracy	-4°F do +185°F lub -20°C do 85°C

- A.Monitorowanie nietoperzy za pomocą ultradźwiękowego rejestratora

SONG METER SM4BAT FS ultradźwiękowy rejestrator jest wiodącym w branży wykrywaczem i rejestratorem nietoperzy.

Specyfikacje

Technologia nagrywania	Jednokanalizowane SM4BAT FS: 16-bitowe pliki PCM.wav lub skompresowane pliki.w4v SM4BAT ZC: Zero Crossing
Wyniki próby	pełnofrekwencyjne, jednokanałowe; 192 kHz, 256 kHz, 384 kHz, 500 kHz
Zawieszenie Ochrona środowiska	Całkowicie odporny na działanie pogody
Temperatura pracy	-4° do 185° F / -20° C do 85° C

- A.Monitorowanie ssaków oceanicznychz podwodnym urządzeniem akustycznego pozyskiwania

Nasz pływający LiDAR może być wyposażony w podwodne urządzenie akustyczne, cyfrowy Hyd TP-1. Jest zaprojektowany do strumieniowania danych cyfrowych w czasie rzeczywistym do zdalnego przechowywania, przetwarzania,i/lub wizualizacjiUrządzenie to posiada wewnętrzne możliwości przetwarzania, które pozwalają, alternatywnie, na przesyłanie wyników takich jak analiza widmowa.Hydrofon TP-1 jest idealny do integracji z bojami monitorującymi lub istniejącymi systemami, lub można go podłączyć bezpośrednio do komputera.

Cechy

Ten cyfrowy hydrofon posiada przedwzmacniacz w połączeniu z programowalnym wzmacniaczem zwiększenia (PGA) z 7 różnymi zwiększeniami,do wygodnego dostosowania ogólnej wrażliwości zgodnie z oczekiwanymi amplitudami sygnałów przychodzącychUrządzenie jest wyposażone w konwerter analogowo-cyfrowy z szerokim zakresem wybieralnych prędkości pobierania próbek do 312500 próbek na sekundę przy 24 bitach.TP-1 to hydrofon oparty na telemetrii wyposażony w interfejs ethernet 10/100 MBit/s, który umożliwia bezpośrednie połączenie z komputerem lub siecią przewodową lub bezprzewodową w celu przesyłania danych w czasie rzeczywistym do klienta, który może obsługiwać dane akustyczne do przechowywania, przetwarzania,i/ lub wizualizacjiMożna zaopatrzyć się w kabel zasilania/ethernetu do zasilania i komunikacji dwukierunkowej.

Cyfrowy hydrofon TP-1 posiada wewnętrzne możliwości przetwarzania, dzięki którym można przeprowadzać analizę danych opartą na FFT

Wyniki mogą być udostępniane za pośrednictwem niskoprędkowego połączenia seryjnego.

Posiada różne konfiguracje, w tym wybieralne częstotliwości pobierania próbek, programowalną czułość i dane akustyczne

tryby przetwarzania.

Specyfikacje

Częstotliwość próbki	36.367.878.1, 119.8180.2, 156.3, 312,5 ksps (wybrane)
Rozdzielczość próbki	24 bity
Używalny zespół akustyczny	1 Hz do 150 kHz
Przyjmij wrażliwość	-165 do -129 dB re 1 V/uPa przy 80 kHz (1x zwiększenie)
Programatyczny wzmacniacz wzrostu	1x, 2x, 4x, 8x, 16x, 32x, 64x
Zakres poziomu ciśnienia akustycznego wejściowego	Do 200 dB re 1 uPa
Zapewnienie zasilania	12 do 24 VDC
Głębokość działania	Do 100 m
Wymiar obudowy	60 x 310 mm (średnica x długość)
Materiał sprawy	Delrin
Waga	00,5 kg (w wodzie), 1 kg (w powietrzu)
Zakres temperatury działania	0 °C do 40 °C

4Odporność na tajfuny

Pomimo ryzyka związanego z budową i eksploatacją farm wiatrowych w miejscach narażonych na trudne warunki pogodowe, wiele chińskich morskich farm wiatrowych powstało w obszarach wysokiego ryzyka.Jednakże tajfuny i inne ekstremalne zdarzenia mogą stanowić ogromne wyzwania dla kampanii pomiarowych wiatru i morza bez odpowiedniego przygotowaniaJako lider rynku w Chinach, Blue Aspirations' pływający system Lidar został zaprojektowany, aby dokładnie rozwiązać te wyzwania.ogniwa paliwowe do uzupełniania energii z paneli słonecznych i turbin wiatrowychW celu dodatkowej ochrony kadłub wyposażony jest również w dużą przeciwwagę i pozostałą pływalność, która zmniejsza ryzyko przewrócenia lub zatonięcia.Rzeczywiście solidna odporność na tajfuny może pochodzić tylko z solidnego projektu konstrukcyjnego, redundantnych systemów i pilnego wsparcia operacyjnego.

CHABA TYFUN STUDIOWA

1 lipca 2022 tajfun Chaba przeszedł przez potencjalne miejsce dla rozwoju morskich farm wiatrowych w Morzu Południowochińskim.Miejsce było w trakcie kampanii pomiarowej wiatru z wykorzystaniem standardowego w branży Lidar ZX 300M zintegrowanego z Blue Aspirations FLiDAR.

Tajfun Chaba pochodził z południa i poruszał się na północny zachód przez kilka dni, zanim uderzył w prowincję Guangdong.maksymalne prądy wiatru 170 km/hPomimo tych ekstremalnych warunków, nasza jednostka nadal działała skutecznie.osiągnięcie 100% dostępności danych dla wszystkich wysokości pomiarowych/To już trzecia okazja, /gdy ten pływający system Lidar /kontynuował pracę bez problemu w warunkach tajfunu.

5. Podsumowanie weryfikacji

W tym dokumencie chcielibyśmy zawrzeć streszczenie raportów naszych klientów lub osób trzecich wyznaczonych przez nich, które potwierdzają nasze twierdzenia dotyczące dokładności danych i dostępności danych.

Poniżej przedstawiono podsumowanie głównych wyników.

Klient

Nazwa projektu

Boja iLiDARModel

Odnośnik

Wydawca sprawozdania

Czas

Główne ustalenia

Niebieskie aspiracje

Wpływ węgla

Mapa drogowa OWA Etap 2 Weryfikacja (Dundee, Szkocja)

BA-FLS-NX5,

ZX 300M x 1;

Windcube na morzu V2 x1

Na morzu

Met Mast

Kapelusz "Inch"

Oldbaum Services z Wielkiej Brytanii

(certyfikator zewnętrzny).

DNV przeanalizuje sprawozdanie końcowe

2023.3 - 2023 r.9

Wstępne sprawozdanie z oceny etapu 2 dla Windcube:

Czas trwania: 77 dni;Systemdostępność: 100%

Danedostępność: > 99,2% dla wszystkich wysokości pomiarowych

Dokładność danych ((Szybkość wiatru):

> 2 m/s: R²> 0.991, nachylenie: 0,995 ~ 1.001

4~16 m/s: R²> 0.985, nachylenie: 0,988 ~ 1.001

Dokładność danych ((Dyrekcja wiatru):

91m: R²> 0.998, nachylenie: 1.003,

101m: R²> 0.998, nachylenie: 1.003,

111m:R²> 0.998, nachylenie: 1.003,

Chiny Trzy wąwozy

Yangjiang,

Guangdong

BA-FLS-NX5,

ZX 300M

Na morzu

Met Mast

Niebieski

Awstrząsy

2021

Czas trwania: 2 miesiące;Systemdostępność: 100%

Danedostępność: > 99,98% dla wszystkich wysokości pomiarowych

Dokładność danych ((Szybkość wiatru):

> 2 m/s: R²> 0.9959, nachylenie: 0,9964 ~ 1.0096

4~16 m/s: R²> 0.9921, nachylenie: 0,9986 ~ 1.0122

Dokładność danych ((Dyrekcja wiatru):

50 m: R2 > 0.9987, nachylenie: 1.0125, Ofset:-1.9075

100 m: R2 > 0.9986, nachylenie: 1.0198, Ofset:-1.4955

Chiny Trzy wąwozy

Yangjiang,

Guangdong

BA-FLS-NX5,

Molas B300M

Na morzu

Met Mast

Szanghaj

Instytut

2022

Czas trwania: 2 miesiące;Systemdostępność: 100%

Danedostępność: >98,5% dla wszystkich wysokości pomiarowych

Dokładność danych(Prędkość wiatru):

> 2 m/s: R2 > 0.99, nachylenie: 1,00~1.01

4~16 m/s: R2 > 0.99, nachylenie: 1,00~1.02

Dokładność danych(Kierunek wiatru):

R2 > 0.97, nachylenie: 1.03, Ofset: -1.3

Niebieskie aspiracje

Prototyp

walidacja,

Zhoushan, w pobliżu brzegu

BA-FLS-2.4,

ZX 300M

Stałe ZX

300 m

DNVGL

2019

Czas trwania:1 miesiąc;Systemdostępność: 100%

Danedostępność: >97% dla wszystkich wysokości pomiarowych

Dokładność danych(Prędkość wiatru):

> 2 m/s: R2 > 0.994, nachylenie: 0,994 ~ 1.003

Dokładność danych(Kierunek wiatru):

R2 > 0.999, nachylenie: 0,998-1.002,

Odchylenie: -0.83 ~ 0.04

Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Na morzu

Met Mast

Huarun

2020

Czas trwania:1 miesiąc;Systemdostępność:100%

Danedostępność: > 96,24% dla wszystkich wysokości pomiarowych z wyjątkiem 120 m (Uwaga: 91,31%, kilka mglonych dni)

Dokładność danych(Prędkość wiatru):

> 2m/s: R2 > 0.9918, nachylenie: 0,9889 ~ 1.0283

4~16 m/s: R2 > 0.9851, nachylenie: 0,9851 ~ 0.9938

Dokładność danych(Kierunek wiatru):

R2 > 0.9981, nachylenie: 0,9826 ~ 0.9961, Ofset: -0,758 ~ 1.4559

Szanghaj

Instytut

Nanhui,

Szanghaj

BA-FLS-NX5,

ZX 300M

Zapewnione

platformę

ZX 300

Niebieski

Dążenia

2020

Czas trwania: 2 miesiące;Systemdostępność: 100%

Danedostępność:> 99,7% dla wszystkich wysokości pomiarowych

Dokładność danych(Prędkość wiatru > 2 m/s i 4~16 m/s): R2 > 0.97, nachylenie: 0,98~1.02

Uwaga: platforma LiDAR ma fatalny problem z kierunkiem wiatru, więc kierunek wiatru nie jest porównywany

Władza

Chiny

Shantou

BA4.1S,

ZX 300M

2020

Czas trwania: 2 miesiące;Systemdostępność: 100%

Danedostępność: > 99,0% dla wszystkich wysokości pomiarowych
