Name: Meteorologiczne pływające boje monitorowania hydrologicznego LiDAR dla przewodników nawigacyjnych
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1300000 USD
Availability: InStock
Rating: 4.7 (157 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Podkreślić:

Boja meteorologiczna

Płyty do przewodników żeglugi

Boja monitorowania hydrologicznego

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: Blue Aspirations

Orzecznictwo: OWA Stage 2

Numer modelu: BA-FLS-NX5

Zapłata

Szczegóły pakowania: 3 Standardowy pojemnik

Czas dostawy: 2-3 miesiące

Zasady płatności: T/T

Możliwość Supply: 3 jednostki/miesiąc Bez wstępnej walidacji.

Galeria

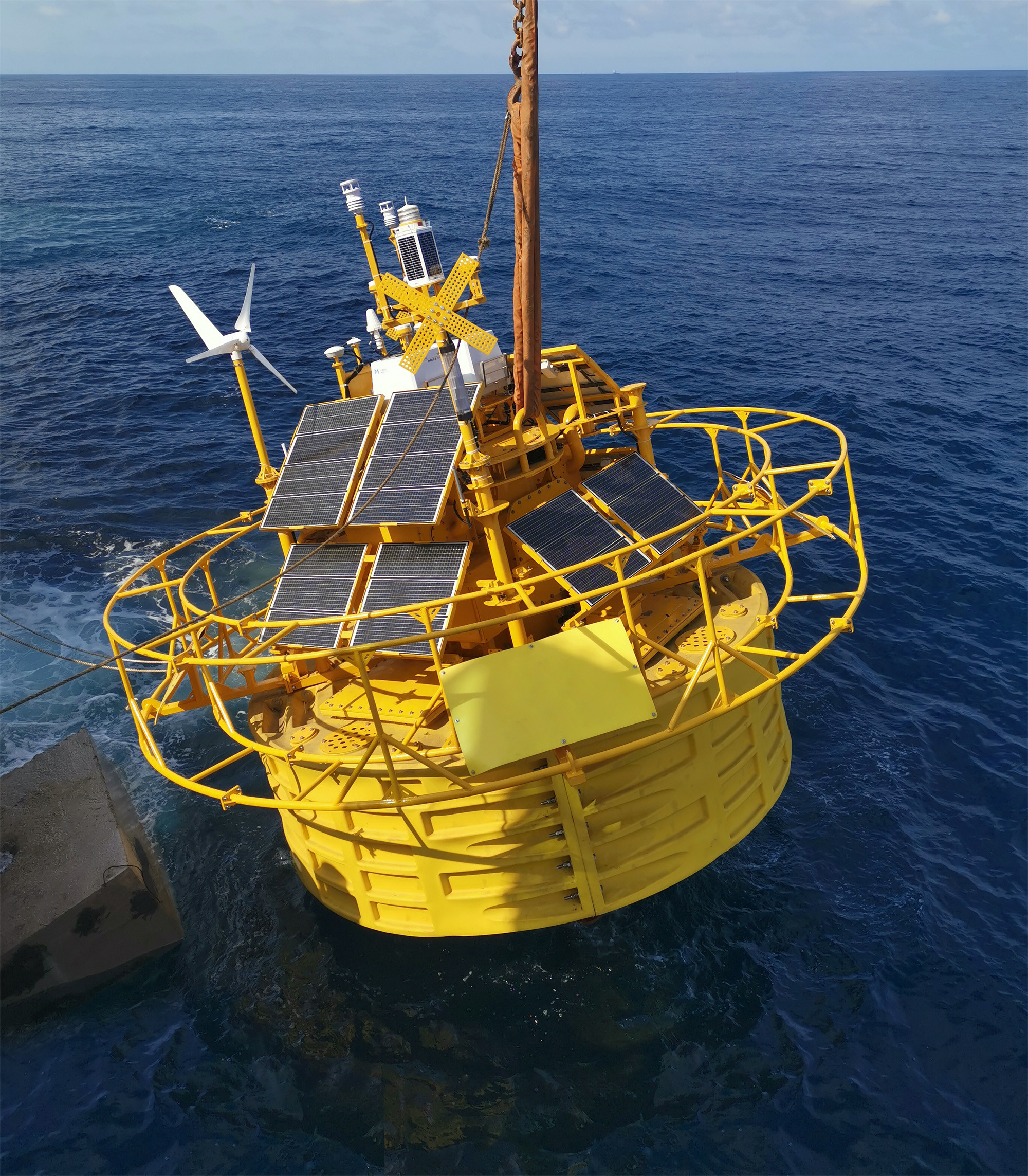

Meteorologiczne pływające boje monitorowania hydrologicznego LiDAR dla przewodników nawigacyjnych

opis produktu

Pływająca bója LiDAR-Hydrologiczna

1Pływająca platforma.

Platforma pływająca składa się z 4 bloków piankowych umieszczonych wewnątrz obudowy PE. kształtowanie rotacyjne, a ich modułowa struktura pozwala na łatwe rozbieranie pływającego systemu Lidar do ładowania W tym celu oszczędza się czas i koszty transportu krajowego i międzynarodowego.

2Zasady projektowania

Niezawodność jest najważniejszą cechą każdego pływającego systemu Lidar i jest podstawową zasadą filozofii projektowania Blue Aspirations.Opierając się na doświadczeniu naszego zespołu w zakresie zasad projektowania z branży telekomunikacyjnejModel komercyjny został również iteracyjnie zaprojektowany przy użyciu symulacji do modelowania ścieżek awarii i wyeliminowania pojedynczych punktów awarii.Kluczowe przykłady, w jaki sposób te zasady są ucieleśnione w pływającym systemie Lidar obejmują::

co najmniej dwa źródła pozyskiwania danych o wietrze i ruchu;
co najmniej dwa z każdego łącza czujnika pozyskiwania danych;
Dwa serwery skonfigurowane tak, aby w razie przestoju serwera bezproblemowo wymieniały się między sobą;
redundancji w każdym systemie zasilania w celu zapewnienia nieznacznego ryzyka niedoboru energii;
baterie zainstalowane w oddzielnych szafkach z obwodem automatycznego przełączania zaprojektowanym do przenoszenia obciążenia w przypadku awarii pojedynczego baterii;
Podsystem łączności danych z co najmniej dwoma kanałami łącza górnego i łącza dolnego w przypadku braku 2/3/4G; oraz
Źródło zapasowe do pomiarów kierunku i ruchu w celu utrzymania dostaw wysokiej jakości danych, nawet w przypadku znacznego uszkodzenia maszyny systemu, anten,podstawowe czujniki GNSS-INS i kompasów.

Meteorologiczne pływające boje monitorowania hydrologicznego LiDAR dla przewodników nawigacyjnych 1

3Kompensacja ruchu

Ponieważ ruch boji wpływa na kierunek wiatru i prędkość wiatru pomiarowe LiDAR, system Blue Aspirations jest wyposażony w czujnik ruchu do pozyskiwania wysokiej rozdzielczości danych o tonie i rolaniu,i czujniki kierunku i DGPS w celu uzyskania dokładnych informacji o kierunkuNasz opatentowany algorytm koryguje dane o prędkości wiatru LiDAR do odpowiedniej płaszczyzny poziomej.Wyliczając kąt instalacji LiDAR przesunięty od czujnika kursu, system jest również w stanie przekształcić zebrane dane dotyczące kierunku wiatru w prawidłowy kąt.

3Szczegóły techniczne

*Moduły*	*Szczegóły*
Bjoja	-Prężnica: 5 m - Wysokość: 9m - Waga: 14,5 t -Płynność netto: 10,5 t - Struktura: wiele szaf - Materiały: PE, stal węglowa, stal nierdzewna
System mocowania	-Głębokość wody: > 5 m - kotwica: blok cementowy i/lub kotwica mocowania - Przymocowanie: przymocowanie w jednym punkcie - regulowane zgodnie z wymaganiami specyficznymi dla danego terenu, w tym głębokości wody - Dostępny jest również system wielokrotnego mocowania
System sterowania	- Przemysłowy PLC - albo wbudowany kontroler BA
LiDAR	- LiDAR:DUal LiDAR(default) (Windcube wersja offshore; ZX 300M, Movelaser B300M)
Zasilanie	- Pojemność baterii: łącznie 60kwh w wielu grupach; -Turbiny wiatrowe: 2 × 350 W; -Panele słoneczne: 1600W, wiele grup; - ogniwa paliwowe: 2x110W z 224L paliwa ((opcjonalnie)
System nawigacji	- AIS × 1 - Reflektor radarowy × 2 Światło nawigacyjne zgodne z IALA 1 × 1 Wspieranie podwójnego światła nawigacyjnego, ale konieczność spełnienia wymogów władz lokalnych
System pozycjonowania	- kierunki: 0-360° - Dokładność kierunku: 0,09° (2m linii wyjściowej) Dokładność pozycjonowania: 0,5 m (horyzontalny, w trybie SBAS)
Czujniki ruchu	- czujnik GNSS-INS × 2 lub czujnik GNSS-INS × 1 i czujnik MRU × 1
Systemy komunikacji	- Moduły SAT: Iridium SBD×1, inne moduły danych SAT szerokopasmowych (nieobowiązkowe); - Sieci komórkowe: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; lokalne połączenie Ethernet
Zbieranie danych	- Podwójne PC przemysłowe - Interfejsy: seryjny × 6, Ethernet × 2
Czujniki hydrologiczne (nieobowiązkowo)	- Czujnik prądu Dopplera. - Czujnik fal i czujnik głębokości wody - czujnik soli i temperatury wody

5. Podsumowanie weryfikacji

W tym dokumencie chcielibyśmy zawrzeć streszczenie raportów naszych klientów lub osób trzecich wyznaczonych przez nich, które potwierdzają nasze twierdzenia dotyczące dokładności danych i dostępności danych.

Poniżej przedstawiono podsumowanie głównych wyników.

Klient

Nazwa projektu

Boja iLiDARModel

Odnośnik

Wydawca sprawozdania

Czas

Główne ustalenia

Niebieskie aspiracje

Wpływ węgla

Mapa drogowa OWA Etap 2 Weryfikacja (Dundee, Szkocja)

BA-FLS-NX5,

ZX 300M x 1;

Windcube na morzu V2 x1

Na morzu

Met Mast

Kapelusz "Inch"

Oldbaum Services z Wielkiej Brytanii

(certyfikator zewnętrzny).

DNV przeanalizuje sprawozdanie końcowe

2023.3 - 2023 r.9

Wstępne sprawozdanie z oceny etapu 2 dla Windcube:

Czas trwania: 77 dni;Systemdostępność: 100%

Danedostępność: > 99,2% dla wszystkich wysokości pomiarowych

Dokładność danych ((Szybkość wiatru):

> 2 m/s: R²> 0.991, nachylenie: 0,995 ~ 1.001

4~16 m/s: R²> 0.985, nachylenie: 0,988 ~ 1.001

Dokładność danych ((Dyrekcja wiatru):

91m: R²> 0.998, nachylenie: 1.003,

101m: R²> 0.998, nachylenie: 1.003,

111m:R²> 0.998, nachylenie: 1.003,

Chiny Trzy wąwozy

Yangjiang,

Guangdong

BA-FLS-NX5,

ZX 300M

Na morzu

Met Mast

Niebieski

Awstrząsy

2021

Czas trwania: 2 miesiące;Systemdostępność: 100%

Danedostępność: > 99,98% dla wszystkich wysokości pomiarowych

Dokładność danych ((Szybkość wiatru):

> 2 m/s: R²> 0.9959, nachylenie: 0,9964 ~ 1.0096

4~16 m/s: R²> 0.9921, nachylenie: 0,9986 ~ 1.0122

Dokładność danych ((Dyrekcja wiatru):

50 m: R2 > 0.9987, nachylenie: 1.0125, Ofset:-1.9075

100 m: R2 > 0.9986, nachylenie: 1.0198, Ofset:-1.4955

Chiny Trzy wąwozy

Yangjiang,

Guangdong

BA-FLS-NX5,

Molas B300M

Na morzu

Met Mast

Szanghaj

Instytut

2022

Czas trwania: 2 miesiące;Systemdostępność: 100%

Danedostępność: >98,5% dla wszystkich wysokości pomiarowych

Dokładność danych(Prędkość wiatru):

> 2 m/s: R2 > 0.99, nachylenie: 1,00~1.01

4~16 m/s: R2 > 0.99, nachylenie: 1,00~1.02

Dokładność danych(Kierunek wiatru):

R2 > 0.97, nachylenie: 1.03, Ofset: -1.3

Niebieskie aspiracje

Prototyp

walidacja,

Zhoushan, w pobliżu brzegu

BA-FLS-2.4,

ZX 300M

Stałe ZX

300 m

DNVGL

2019

Czas trwania:1 miesiąc;Systemdostępność: 100%

Danedostępność: >97% dla wszystkich wysokości pomiarowych

Dokładność danych(Prędkość wiatru):

> 2 m/s: R2 > 0.994, nachylenie: 0,994 ~ 1.003

Dokładność danych(Kierunek wiatru):

R2 > 0.999, nachylenie: 0,998-1.002,

Odchylenie: -0.83 ~ 0.04

Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Na morzu

Met Mast

Huarun

2020

Czas trwania:1 miesiąc;Systemdostępność:100%

Danedostępność: > 96,24% dla wszystkich wysokości pomiarowych z wyjątkiem 120 m (Uwaga: 91,31%, kilka mglonych dni)

Dokładność danych(Prędkość wiatru):

> 2m/s: R2 > 0.9918, nachylenie: 0,9889 ~ 1.0283

4~16 m/s: R2 > 0.9851, nachylenie: 0,9851 ~ 0.9938

Dokładność danych(Kierunek wiatru):

R2 > 0.9981, nachylenie: 0,9826 ~ 0.9961, Ofset: -0,758 ~ 1.4559

Szanghaj

Instytut

Nanhui,

Szanghaj

BA-FLS-NX5,

ZX 300M

Zapewnione

platformę

ZX 300

Niebieski

Dążenia

2020

Czas trwania: 2 miesiące;Systemdostępność: 100%

Danedostępność:> 99,7% dla wszystkich wysokości pomiarowych

Dokładność danych(Prędkość wiatru > 2 m/s i 4~16 m/s): R2 > 0.97, nachylenie: 0,98~1.02

Uwaga: platforma LiDAR ma fatalny problem z kierunkiem wiatru, więc kierunek wiatru nie jest porównywany

Władza

Chiny

Shantou

BA4.1S,

ZX 300M

2020

Czas trwania: 2 miesiące;Systemdostępność: 100%

Danedostępność: > 99,0% dla wszystkich wysokości pomiarowych
