Name: System FLS Floating LiDAR System Dual LiDAR
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 100 USD
Availability: InStock
Rating: 4.8 (199 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Materiał: LLDPE, stal, aluminium

Średnica: 5 m

Wysokość: 9m

Waga: 14,5 T

Całkowita pływalność: 25t

LiDAR: Windcube offshore, Molas B300M, ZX300m

Podkreślić:

Pływający podwójny LiDAR

Pływający system LiDAR podwójny

Pływające systemy LiDAR FLS

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: Blue Aspirations

Orzecznictwo: Carbon Trust OWA Stage 2

Numer modelu: BA-FLS-NX5

Zapłata

Szczegóły pakowania: 2 lub 3 pojemniki

Czas dostawy: 2 miesiące

Zasady płatności: T/T

Możliwość Supply: 4 jednostki na 2 miesiące bez uprzedniej walidacji

Galeria

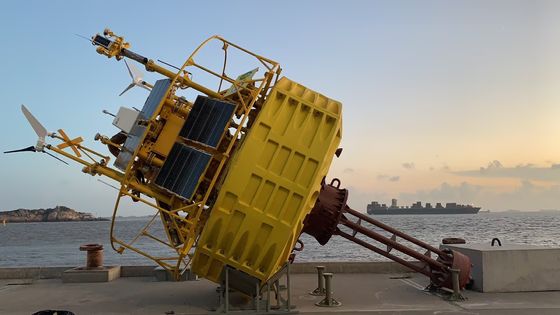

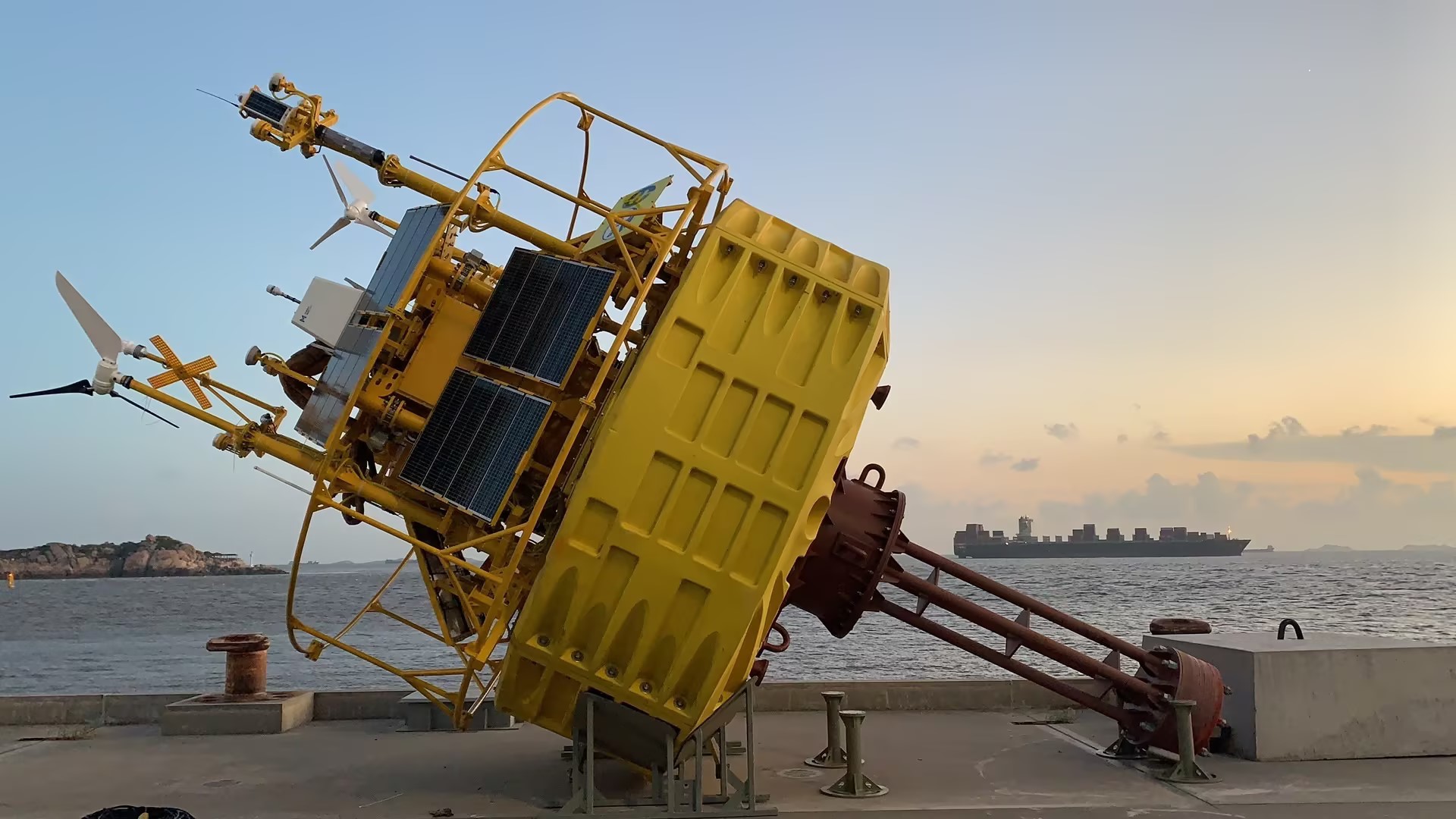

System FLS Floating LiDAR System Dual LiDAR

opis produktu

Pływający system LiDAR, pływający system LiDAR, podwójny LiDAR, podwójny LiDAR

Następna generacja pomiarów na morzu

Pływający system LiDAR, podwójny LiDAR

Szybka, dokładna i niezawodna technologia do opartego na danych rozwoju morskiej energii wiatrowej.

System FLS Floating LiDAR System Dual LiDAR 0

Nasza misja

Blue Aspirations zostało założone, aby przyspieszyć globalne przyjęcie energii odnawialnej poprzez wykorzystanie mocy danych.i zespół z ponad dziesięcioletnim doświadczeniem w branży energii odnawialnej, współpracujemy z klientami, którzy podzielają naszą pasję do zrównoważonego rozwoju i naszą ambicję rozwiązywania wyzwań przyszłego wieku.

Zasady projektowania

Niezawodność jest najważniejszą cechą każdego pływającego systemu Lidar i jest podstawowym założeniem filozofii projektowania Blue Aspirations.Opierając się na doświadczeniu naszego zespołu w zakresie zasad projektowania z branży telekomunikacyjnejModel komercyjny został również iteratywnie zaprojektowany przy użyciu symulacji do modelowania ścieżek awarii i wyeliminowania pojedynczych punktów awarii.Kluczowe przykłady, w jaki sposób te zasady są ucieleśnione w pływającym systemie Lidar obejmują::

co najmniej dwa źródła pozyskiwania danych o wietrze i ruchu;
co najmniej dwa z każdego łącza czujnika pozyskiwania danych;
Dwa serwery skonfigurowane tak, aby w razie przestoju serwera bezproblemowo wymieniały się między sobą;
redundancji w każdym systemie zasilania w celu zapewnienia nieznacznego ryzyka niedoboru energii;
baterie zainstalowane w oddzielnych szafkach z obwodem automatycznego przełączania zaprojektowanym do przenoszenia obciążenia w przypadku awarii pojedynczego baterii;
Podsystem łączności danych z co najmniej dwoma kanałami łącza górnego i łącza dolnego w przypadku braku 2/3/4G; oraz
Źródło zapasowe do pomiarów kierunku i ruchu w celu utrzymania dostaw wysokiej jakości danych, nawet w przypadku znacznego uszkodzenia maszyny systemu, anten,podstawowe czujniki GNSS-INS i kompasów.

Kompensacja ruchu

Ponieważ ruch boji wpływa na kierunek wiatru i prędkość wiatru pomiarowe LiDAR, system Blue Aspirations jest wyposażony w czujnik ruchu do pozyskiwania wysokiej rozdzielczości danych o tonie i rolaniu,i czujniki kierunku i DGPS w celu uzyskania dokładnych informacji o kierunkuNasz opatentowany algorytm koryguje dane o prędkości wiatru LiDAR do odpowiedniej płaszczyzny poziomej.Wyliczając kąt instalacji LiDAR przesunięty od czujnika kursu, system jest również w stanie przekształcić zebrane dane dotyczące kierunku wiatru w prawidłowy kąt.

Szczegóły techniczne

*Moduły*	*Szczegóły*
Bjoja	-Prężnica: 5 m - Wysokość: 9m - Waga: 14 t -Płynność netto: 10 t - Struktura: wiele szaf - Materiały: PE, stal węglowa, stal nierdzewna
System mocowania⁽¹⁾	-Głębokość wody: > 5 m - Ankarz: kotwica cementowa 12t i/lub kotwica o dużej mocy utrzymania - Przymocowanie: mocowanie jednopunktowe z łańcuchem DIN5683-II - regulowane zgodnie z wymaganiami specyficznymi dla danego terenu, w tym większej głębokości wody - Dostępny jest również system wielokrotnego mocowania
System sterowania	- Przemysłowy PLC - albo wbudowany kontroler BA
LiDAR	- LiDAR:DUal LiDAR(zazwyczajne); - ZX 300M, wersja Windcube offshore, Molas 300M
Zasilanie	- Pojemność baterii: łącznie 60kwh w wielu grupach; -Turbiny wiatrowe: 2 × 350 W -Panele słoneczne: 1600W, wiele grup
System nawigacji	- AIS × 1 - Reflektor radarowy × 2 Światło nawigacyjne zgodne z IALA1 × 1 Wspieranie podwójnego światła nawigacyjnego, ale konieczność spełnienia wymogów władz lokalnych
System pozycjonowania	- kierunki: 0-360° - Dokładność kierunku: 0,09° (2m linii wyjściowej) Dokładność pozycjonowania: 0,5 m (horyzontalny, w trybie SBAS)
Czujniki ruchu	- czujnik GNSS-INS × 2 lub czujnik GNSS-INS × 1 i czujnik MRU × 1
Systemy komunikacji	- Moduły SAT: Iridium SBD×1, inne moduły danych SAT szerokopasmowych (nieobowiązkowe); - Sieci komórkowe: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; lokalne połączenie Ethernet
Zbieranie danych	- Podwójne PC przemysłowe - Interfejsy: seryjny × 6, Ethernet × 2
Czujniki hydrologiczne	- Czujnik prądu Dopplera. - Czujnik fal i czujnik głębokości wody - czujnik soli i temperatury wody

Specyfikacja LiDARS

1	Parametry pomiarowe
1.1	Wysokość pomiaru (zakres)	30m ≈ 300m
1.2	Warstwa pomiarowa	12
1.3	Zakres pomiaru prędkości wiatru	0m/s 75m/s
1.4	Dokładność pomiaru prędkości wiatru	0.1m/s
1.5	Zakres pomiaru kierunku wiatru	0°360°
1.6	Dokładność pomiaru kierunku wiatru	1°
1.7	Pojemność przechowywania danych	> 5 lat
1.8	Przekazywanie danych	Satelita, 4G, Wi-Fi
2	Warunki pracy
2.1	Zasilanie	24V prądu stałego,90~270V prądu przemiennego
2.2	Zużycie energii	60 W
2.3	Zakres wilgotności roboczej	0% do 100%
2.4	Zakres temperatury roboczej	-40°C ~ 50°C
2.5	Poziom ochrony	IP67
2.6	Bezpieczeństwo oczu	Klasa 1M ((EN60825-1)
3	Certyfikat	DNV-GL/DTU/WINDGUARD/ETL/CE/

System FLS Floating LiDAR System Dual LiDAR 1

Oznakowanie, pomoc nawigacyjna, systemy pozycjonowania i alarmowe

System LiDAR pływający Blue Aspirations jest wyposażony w:

• żółta farba morska;

· Żółty krzyż oznaczony X;

· żółte sygnały świetlne o częstotliwości impulsu specyficznej dla boji systemu pozyskiwania danych o oceanie;

· Automatyczny system identyfikacji;

· odblaski radarowe; oraz

· Wszelkie dodatkowe oznakowania i narzędzia napędowe wymagane przez lokalne przepisy.

Poniżej przedstawiono typową konfigurację, jednak każdy system jest dostosowany do lokalnych wymagań.

Światła nawigacyjne

Zakres: 5NM

Krzyż
