Name: Pływające urządzenia Lidar Badanie zasobów energii wiatrowej
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1.3 USD
Availability: InStock
Rating: 5 (163 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Materiał: LLDPE, stal, stop aluminium

Średnica: 5 m

Wysokość: 9m

Waga: 14,5 T

Całkowita pływalność: 25t

Podkreślić:

Pływający LiDAR

DNV Lidar

Lidar pływający DNV

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: Blue Aspirations

Orzecznictwo: Carbon Trust OWA Stage 2

Numer modelu: BA-FLS-NX5

Zapłata

Szczegóły pakowania: 2 lub 3 pojemniki

Czas dostawy: 2-3 miesiące

Zasady płatności: T/T

Możliwość Supply: 4 jednostki na 2 miesiące bez uprzedniej walidacji

Galeria

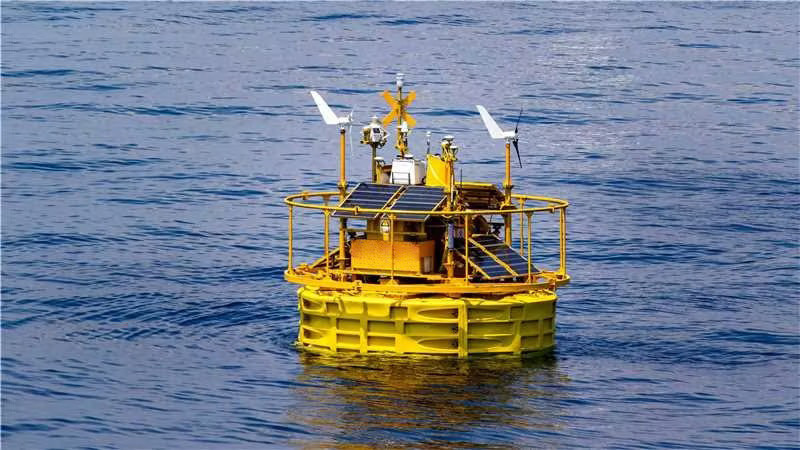

Pływające urządzenia Lidar Badanie zasobów energii wiatrowej

opis produktu

Pływający system LiDAR, pomiar wiatru na morzu, badanie zasobów energii wiatrowej, podwójny LiDAR, wysoka dostępność danych

1Pływająca platforma.

Platforma pływająca składa się z 4 bloków piankowych umieszczonych wewnątrz obudowy PE. Odlewanie rotacyjne i ich modułowa struktura pozwalają na łatwe rozbieranie pływającego systemu Lidar do ładowania W tym celu oszczędza się czas i koszty transportu krajowego i międzynarodowego.

2Zasady projektowania

Niezawodność jest najważniejszą cechą każdego pływającego systemu Lidar i jest podstawową zasadą filozofii projektowania Blue Aspirations.Opierając się na doświadczeniu naszego zespołu w zakresie zasad projektowania z branży telekomunikacyjnejModel komercyjny został również iteratywnie zaprojektowany przy użyciu symulacji do modelowania ścieżek awarii i wyeliminowania pojedynczych punktów awarii.Kluczowe przykłady, w jaki sposób te zasady są ucieleśnione w pływającym systemie Lidar obejmują::

co najmniej dwa źródła pozyskiwania danych o wietrze i ruchu;
co najmniej dwa z każdego łącza czujnika pozyskiwania danych;
Dwa serwery skonfigurowane tak, aby w razie przestoju serwera bezproblemowo wymieniały się między sobą;
redundancji w każdym systemie zasilania w celu zapewnienia nieznacznego ryzyka niedoboru energii;
baterie zainstalowane w oddzielnych szafkach z obwodem automatycznego przełączania zaprojektowanym do przenoszenia obciążenia w przypadku awarii pojedynczego baterii;
Podsystem łączności danych z co najmniej dwoma kanałami łącza górnego i łącza dolnego w przypadku braku 2/3/4G; oraz
Źródło zapasowe do pomiarów kierunku i ruchu w celu utrzymania dostaw wysokiej jakości danych, nawet w przypadku znaczącego uszkodzenia masztów systemu, anten,podstawowe czujniki GNSS-INS i kompasów.

Pływające urządzenia Lidar Badanie zasobów energii wiatrowej 1

3Kompensacja ruchu

Ponieważ ruch boji wpływa na kierunek wiatru i prędkość wiatru pomiarowe LiDAR, system Blue Aspirations jest wyposażony w czujnik ruchu do pozyskiwania wysokiej rozdzielczości danych o tonie i rolaniu,i czujniki kierunku i DGPS w celu uzyskania dokładnych informacji o kierunkuNasz opatentowany algorytm koryguje dane o prędkości wiatru LiDAR do odpowiedniej płaszczyzny poziomej.Wyliczając kąt instalacji LiDAR przesunięty od czujnika kursu, system jest również w stanie przekształcić zebrane dane dotyczące kierunku wiatru w prawidłowy kąt.

4Szczegóły techniczne

*Moduły*	*Szczegóły*
Bjoja	-Prężnica: 5 m - Wysokość: 9m - Waga: 14,5 t -Płynność netto: 10,5 t - Struktura: wiele szaf - Materiały: PE, stal węglowa, stal nierdzewna
System mocowania	-Głębokość wody: > 5 m - kotwica: blok cementowy i/lub kotwica mocowania - Przymocowanie: przymocowanie w jednym punkcie - regulowane zgodnie z wymaganiami specyficznymi dla danego terenu, w tym głębokości wody - Dostępny jest również system wielokrotnego mocowania
System sterowania	- Przemysłowy PLC - albo wbudowany kontroler BA
LiDAR	- LiDAR:DUal LiDAR(default) (Windcube wersja offshore; ZX 300M, Movelaser B300M)
Zasilanie	- Pojemność baterii: łącznie 60kwh w wielu grupach; -Turbiny wiatrowe: 2 × 350 W; -Panele słoneczne: 1600W, wiele grup; - ogniwa paliwowe: 2x110W z 224L paliwa ((opcjonalnie)
System nawigacji	- AIS × 1 - Reflektor radarowy × 2 -IALA zgodne z światłem nawigacyjnym 1 × 1 Wspieranie podwójnej nawigacji, ale n Potrzeba spełnienia wymogów władz lokalnych
System pozycjonowania	- kierunki: 0-360° - Dokładność kierunku: 0,09° (2m linii wyjściowej) Dokładność pozycjonowania: 0,5 m (horyzontalny, w trybie SBAS)
Czujniki ruchu	- czujnik GNSS-INS × 2 lub czujnik GNSS-INS × 1 i czujnik MRU × 1
Systemy komunikacji	- Moduły SAT: Iridium SBD×1, inne moduły danych SAT szerokopasmowych (nieobowiązkowe); - Sieci komórkowe: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; lokalne połączenie Ethernet
Zbieranie danych	- Podwójne PC przemysłowe - Interfejsy: seryjny × 6, Ethernet × 2
Czujniki hydrologiczne (nieobowiązkowo)	- Czujnik prądu Dopplera. - Czujnik fal i czujnik głębokości wody - czujnik soli i temperatury wody

5Odporność na tajfuny

Pomimo ryzyka związanego z budową i eksploatacją farm wiatrowych w miejscach narażonych na trudne warunki pogodowe, wiele chińskich morskich farm wiatrowych powstało w obszarach wysokiego ryzyka.Jednakże tajfuny i inne ekstremalne zdarzenia mogą stanowić ogromne wyzwania dla kampanii pomiarowych wiatru i oceanów bez odpowiedniego przygotowaniaJako lider rynku w Chinach, system Blue Aspirations® Floating LiDAR został zaprojektowany, aby dokładnie rozwiązać te wyzwania.ogniwa paliwowe do uzupełniania energii z paneli słonecznych i turbin wiatrowychW celu dodatkowej ochrony kadłub wyposażony jest również w dużą przeciwwagę i pozostałą pływalność, która zmniejsza ryzyko przewrócenia lub zatonięcia.Prawdziwa odporność na tajfuny może pochodzić tylko z tego połączenia solidnej konstrukcji, redundantnych systemów i pilnego wsparcia operacyjnego.

CHABA TYFUN STUDIOWA

1 lipca 2022 tajfun Chaba przeszedł przez potencjalne miejsce dla rozwoju morskich farm wiatrowych w Morzu Południowochińskim.Miejsce było w trakcie kampanii pomiaru wiatru z wykorzystaniem standardowego w branży LiDAR-u ZX 300M zintegrowanego z Blue Aspirations FLiDAR.

Tajfun Chaba pochodził z południa i poruszał się na północny zachód przez kilka dni, zanim w końcu uderzył w prowincję Guangdong.Chaba przyniosła maksymalną prędkość wiatru około 140 km/hMimo tych ekstremalnych warunków nasza jednostka nadal działała skutecznie osiągnięcie 100% dostępności danych dla wszystkich wysokości pomiarowych, co oznacza trzecią okazję, w której pływający system LiDAR nadal działał bez problemu w warunkach tajfunów.

DOKSURI TYFUN STUDIUM

Wczesnym rankiem 28 lipca2023Jeden z naszych pływających LiDARów bezpośrednio zderzył się z super tajfunem "Doksuri" i przetrwał, jak się spodziewano.Zrejestrował cały proces przechodzenia tajfunu.. DOKSURI został wygenerowany w Oceanie Spokojnym i przeszedł przez Filipiny, gromadząc energię ciągle i osiągając maksymalną siłę wiatru na poziomie 17,Atakujemy nasz FLS i lądujemy w chińskiej prowincji Fujian.Według chińskiego Narodowego Centrum Meteorologicznego, maksymalna prędkość wiatru osiągnęła 58 m/s, co oznacza, że jest to jeden z najsilniejszych tajfunów doświadczonych w Chinach w ostatnich latach.To kolejne silne doświadczenie Typhoon z BA-FLS-NX5 pływające LiDAR po Tajfun Talim w prowincji Guangdong w tym roku.

Przesłaliśmy dane i zdjęcia zaraz po przejściu tajfunu, jesteśmy bardzo dumni, że pływający LiDAR BA-FLS-NX5 działał bardzo dobrze w tak ekstremalnych warunkach.Dostępność systemu i danych utrzymywała się na poziomie 100%, a napięcie w systemie utrzymywało się na poziomie ponad 25 V./Wszystko to należy przypisać poziomowi redundancji telekomunikacyjnej. /Jedna z turbin wiatrowych została uszkodzona w Tajfunie,ale wystarczający projekt redundancji zasilania zabezpieczył system bez ryzyka.

Oto szczegółowe statystyki dostępności danych dla wszystkich wysokości:

Na rysunku poniżej pokazano, że napięcie układu utrzymywane jest powyżej 25 V.

Poniższy rysunek przedstawia schematyczny schemat FLS dryfującego podczas tajfunu.

6. PodsumowanieWeryfikacjas

W niniejszym dokumencie chcielibyśmy zawrzeć streszczenie raportów naszych klientów lub osób trzecich wyznaczonych przez nich, które potwierdzają nasze twierdzenia dotyczące dokładności i dostępności danych.

Poniżej przedstawiono podsumowanie głównych wyników.

Klient

Nazwa projektu

Boja iLiDAR Model

Odnośnik

Wydawca sprawozdania

Czas

Główne ustalenia

Niebieskie aspiracje

Wpływ węgla

Mapa drogowa OWA Etap 2 Weryfikacja (Dundee, Szkocja)

BA-FLS-NX5,

ZX 300M x 1;

Windcube na morzu V2 x1

Na morzu

Met Mast

Kapelusz "Inch"

Oldbaum Services z Wielkiej Brytanii

(certyfikator zewnętrzny).

Raport końcowy zostanie poddany przeglądowi przez DNV

2023.3 - 2023 r.9

Raport z oceny etapu 2 dla Windcube:

Czas trwania: 6 miesięcy;Systemdostępność: 100%

Danedostępność: >98,77% dla wszystkich wysokości pomiarowych

Dokładność danych ((Szybkość wiatru):

> 2 m/s: R²> 0.995, nachylenie: 0,990 ~ 0.991

4~16 m/s: R²> 0.985, nachylenie: 0,995 ~ 1.000

Dokładność danych ((Dyrekcja wiatru):

91m: R²> 0.999, nachylenie: 1.003,

101m:R²> 0.999, nachylenie: 1.003,

111m:R²> 0.998, nachylenie: 1.003

Raport z oceny etapu 2 dla ZX300M:

Czas trwania: 6 miesięcy;Systemdostępność: 100%

Danedostępność: >96,3% dla wszystkich wysokości pomiarowych

Dokładność danych ((Szybkość wiatru):

> 2 m/s: R²> 0.989, nachylenie: 0,988 ~ 0.992

4~16 m/s: R²> 0.981, nachylenie: 0,988 ~ 0.991

Dokładność danych ((Dyrekcja wiatru):

91m: R²> 0.992, nachylenie: 1.002,

101m:R²> 0.991, nachylenie: 1.003,

111m:R²> 0.987, nachylenie: 1.003

Chiny Trzy wąwozy

Yangjiang,

Guangdong

BA-FLS-NX5,

ZX 300M

Na morzu

Met Mast

Niebieski

Awstrząsy

2021

Czas trwania: 2 miesiące;Systemdostępność- 100 procent.

Danedostępność: > 99,98% dla wszystkich wysokości pomiarowych

Dokładność danych ((Szybkość wiatru):

> 2 m/s: R²> 0.9959, nachylenie: 0,9964 ~ 1.0096

4~16 m/s: R²> 0.9921, nachylenie: 0,9986 ~ 1.0122

Dokładność danych ((Dyrekcja wiatru):

50m:R2 > 0.9987, nachylenie: 1.0125, Ofset:-1.9075

100 m:R2 > 0.9986, nachylenie: 1.0198, Ofset:-1.4955

Chiny Trzy wąwozy

Yangjiang,

Guangdong

BA-FLS-NX5,

Molas B300M

Na morzu

Met Mast

Szanghaj

Instytut

2022

Czas trwania: 2 miesiące;Systemdostępność- 100 procent.

Danedostępność: >98,5% dla wszystkich wysokości pomiarowych

Dokładność danych(Prędkość wiatru):

> 2 m/s: R2 > 0.99, nachylenie: 1,00~1.01

4~16 m/s: R2 > 0.99, nachylenie: 1,00~1.02

Dokładność danych(Kierunek wiatru):

R2 > 0.97, nachylenie: 1.03, Ofset: -1.3

Niebieskie aspiracje

Prototyp

walidacja,

Zhoushan, w pobliżu brzegu

BA-FLS-2.4,

ZX 300M

Stałe ZX

300 m

DNV GL

2019

Czas trwania:1 miesiąc;Systemdostępność: 100%

Danedostępność: >97% dla wszystkich wysokości pomiarowych

Dokładność danych(Prędkość wiatru):

> 2 m/s: R2 > 0.994, nachylenie: 0,994 ~ 1.003

Dokładność danych(Kierunek wiatru):

R2 > 0.999, nachylenie: 0,998-1.002,

Odchylenie: -0.83 ~ 0.04

Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Na morzu

Met Mast

Huarun

2020

Czas trwania:1 miesiąc;Systemdostępność:100%

Danedostępność: > 96,24% dla wszystkich wysokości pomiarowych z wyjątkiem 120 m (Uwaga: 91,31%, kilka mglonych dni)

Dokładność danych(Prędkość wiatru):

> 2m/s: R2 > 0.9918, nachylenie: 0,9889 ~ 1.0283

4~16 m/s: R2 > 0.9851, nachylenie: 0,9851 ~ 0.9938

Dokładność danych(Kierunek wiatru):

R2 > 0.9981, nachylenie: 0,9826 ~ 0.9961, Ofset: -0,758 ~ 1.4559

Szanghaj

Instytut

Nanhui,

Szanghaj

BA-FLS-NX5,

ZX 300M

Zapewnione

platformę

ZX 300

Niebieski

Dążenia

2020

Czas trwania: 2 miesiące;Systemdostępność- 100 procent.

Danedostępność:> 99,7% dla wszystkich wysokości pomiarowych

Dokładność danych(Prędkość wiatru > 2 m/s i 4~16 m/s): R2 > 0.97, nachylenie: 0,98~1.02

Uwaga: platforma LiDAR ma fatalny problem z kierunkiem wiatru, dlatego kierunek wiatru nie jest porównywany

Władza

Chiny

Shantou

BA4.1S,

ZX 300M

Władza

Chiny

2020

Czas trwania: 3 miesiące;Systemdostępność- 100 procent.

Danedostępność: > 99,0% dla wszystkich wysokości pomiarowych

7.Karta drogowa OWA Carbon Trust Etap 1 do Etap 3

- A.Wprowadzenie

Wraz z dziewięcioma deweloperami energii wiatrowej na morzu, Carbon Trust uruchomił program Offshore Wind Accelerator (OWA) i na początku 2014 r.OWA opublikowała swój plan działania na rzecz komercyjnej akceptacji pływającego LiDAR (plan działania OWA)Plan działania OWA określa wymagania, jakie muszą spełniać systemy LiDAR pływające, aby należeć do jednego z trzech różnych etapów dojrzewania:

Etap I: punkt wyjścia;

Etap II: przedkomercyjny; oraz

Etap III: handlowy.

BA FLS obecnie spełnia jednak wymagania dotyczące etapu I,FLS BA spełnił wymagania dotyczące dostępności wymagane przez etap III dla ponad 30 kampanii z FLS wyposażonym w podwójny LiDAR.

Etap II i III obejmują wysokie wymagania dotyczące dokładności i dostępności wraz z dowodami wielu udanych długich i krótkich kampanii weryfikacyjnych w stosunku do zaufanych źródeł.W celu zapewnienia większego zaufania klientom i partnerom, Blue Aspirations opracował następujący strategiczny plan działania w celu osiągnięcia klasyfikacji II i III etapu planu działania OWA.

B. ETAP II OWAI III ETAPWymagania

Wymogi dotyczące dostępności i dokładności danych na etapach II i III planów działania OWA są następujące:

Dostępność

KPI	Definicja	Kryteria akceptacji
KPI	Definicja	Najlepsze praktyki, etap 3	Minimalny etap 2, tylko
MSA_1M	Miesięczna dostępność systemu	≥ 95%	≥ 90%
OSA_CA	Całkowita dostępność systemu	≥97%	≥ 95%
MPDA_1M	Miesięczna dostępność danych po przetworzeniu	≥ 85%	≥ 80%
OPDA_CA	Ogólna dostępność danych po przetworzeniu	≥ 90%	≥ 85%

Dokładność

KPI	Definicja	Kryteria akceptacji
KPI	Definicja	Najlepsze praktyki, etap 3	Minimalny etap 2, tylko
X_MWS	Prędkość wiatru ̇ nachylenie	0.98 ¢ 1.02	0.97 ¢ 1.03
R2_MWS	Prędkość wiatru ∆ współczynnik określenia	> 0.98	> 0.97
M_Md	Średni kierunek wiatru  nachylenie	0.97 ¢ 1.03	0.95 ¢ 1.05
Włączony_Md	Średni kierunek wiatru Offset	< 5°	< 10°
R2_Md	kierunek wiatru ∆ współczynnik określenia	> 0.97	> 0.95

OWA wymaga, aby wszystkie systemy etapu II i III posiadały zakończone kampanie spełniające następujące kryteria czasu trwania i częstotliwości:

#	Etap 2 Opis wymogu	Wymagane miesiące	Liczba potrzebnych kampanii
1	Weryfikacja wydajności LIDAR na lądzie w stałej ramie odniesienia	Czas potrzebny na napełnienie wszystkich zbiorników wiatrowych	1
2	Weryfikacja funkcji pływającego LIDAR na morzu w warunkach dynamicznych	6	1

C.Obecny stan

Blue Aspirations przeprowadziła weryfikację OWA etapu 2 na początku marca 2023 r. obok mastu Inch Cape w Szkocji.System utrzymywał się w bardzo dobrym stanie nawet podczas jednoczesnego zasilania podwójnych LiDAR (Windcube V2 wersja offshore i ZX 300M) przez ponad sześć miesięcy.Podstawowe sprawozdanie z weryfikacji typu etapu 2 zostało dostarczone przez brytyjski certyfikat Oldbaum services.

Okres oceny wynosi od 10-03-2023 do 10-09-2023 (6 miesięcy).WydobycieDostępność danych LiDAR na wszystkich wysokościach jest skończona.98.77%, podczas gdyZXSkończyło się.960,31%.

A oto wyniki danych porównane z wskaźnikami kluczowymi etapu 2 dla obu LiDARów.

Wszystkie KPI spełniają kryteria najlepszej praktyki etapu 2.

Sprawozdanie końcowe zostanie również przeanalizowane przez DNV.

D.ROADMAPdo STAGE3

Nie zatrzymamy się na etapie 2, ale przejdziemy dalej do etapu 3. Zgodnie z wymaganiami etapu 3 OWA opracowujemy plan w następujący sposób.

Wymagania dotyczące weryfikacji typu, klasyfikacji i projektów przedkomercyjnych dla etapu 3	Plan i działania
Etap 2 weryfikacji typu FL	Numer 1 BA-FLS-NX5 w porównaniu z mastem metalowym Inch Cape dla weryfikacji typu FL etapu 2 (w toku w Szkocji).
Weryfikacja jednostki FL (3 długie i 3 krótkie próby)	Trzy długie próby ((Może liczyć się z próbami klasyfikacyjnymi): 1. No.1 z BA-FLS-NX5 jest w trakcie fazy 2 z metem mastu Inch Cape w Szkocji 2. nr 1 mastu BA-FLS-NX5 będzie porównywany z mastem nr 2 przez okres dłuższy niż 3 miesiące w następnym roku (mastu nr 2 poleca strona trzecia). 3W przyszłym roku maszt nr 2 BA-FLS-NX5 będzie porównywany z masztem nr 2 przez ponad 3 miesiące. Trzy krótkie próby: 4No.3 BA-FLS-NX5 został rozmieszczony w chińskiej prowincji Jiangsu i jest w trakcie krótkiej próby weryfikacji jednostki. 5.Pozostałe 2 krótkie próby zostaną porównane z stałą platformą przed 2 konkretnymi projektami komercyjnymi ((Wstępna walidacja przez jeden miesiąc) lub wdrożymy 2 z BA-FLS-NX5 bezpośrednio do weryfikacji jednostki
FL offshore Klasyfikacja (3 długie próby)	Wszystkie te trzy długie próby weryfikacji jednostki FL mogą być liczone do prób klasyfikacji FL offshore.
Wdrożenie wczesnego projektu komercyjnego	5 rozmieszczeń trwających dłużej niż rok. W rzeczywistości mamy ponad 30 komercyjnych projektów w Chinach i ponad 5 projektów, które FLS prowadzi od ponad 1 roku z ponad 95% dostępności danych.Nadal musimy podążać za mapą drogową OWA, aby być nadzorowanym przez osobę trzecią, aby to udowodnić.Znajdziemy firmę DNV, UL lub inną stronę trzecią, która przejmie pracę dla następujących projektów komercyjnych.
